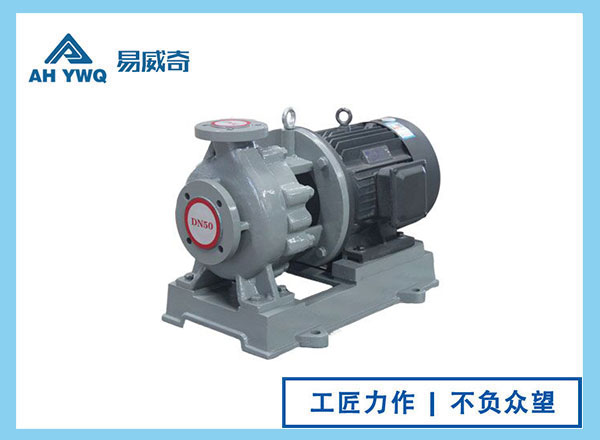

IHF(D)離心泵
產品用途
本產品廣泛適用于：汽車制造中的酸洗、噴漆工藝；有色金屬冶煉中的電解液輸送；離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程。
適用溫度：-20℃~100℃。
結構與材料
設計特點
IHF(D)型離心泵是IHF型離心泵的派生產品，是為滿足IHF離心泵性能要求同時受工作場地限制而研制的產品。所有過流部件均采用氟塑料或氟塑料合金制造，耐腐蝕范圍廣；基體采用金屬制造，承壓能力強；軸封采用先進的WB2型外裝式波紋管機械密封，密封性能可靠；采用短支架直連結構，葉輪軸與電機軸采用可靠的莫氏錐度傳遞扭矩，泵機占地面積小。
型號及參數
| 轉速：n=2900r/min 設計壓力：1.6MPa “*”為標準參數 | ||||||||
|
序號 |
型號 |
流量 m3/h |
揚程 M |
效率 % |
汽蝕余量 m |
進口×出口 mm |
電機功率 Km |
整機質量 Kg |
|
1 |
IHF40-25-160(D) |
*6.3 |
32 |
30 |
3 |
40×25 |
3 |
85 |
|
8 |
32 |
31 |
||||||
|
10 |
30 |
32 |
||||||
|
2 |
IHF40-25-200(D) |
*6.3 |
50 |
20 |
3 |
40×25 |
5.5 |
130 |
|
8 |
50 |
23 |
||||||
|
10 |
48 |
30 |
||||||
|
3 |
IHF50-32-125(D) |
7 |
22 |
47 |
3.2 |
50×32 |
3 |
90 |
|
*12.5 |
20 |
52 |
||||||
|
15 |
16 |
50 |
||||||
|
4 |
IHF50-32-160(D) |
7 |
33 |
35 |
3.2 |
50×32 |
4 |
95 |
|
*12.5 |
32 |
47 |
||||||
|
15 |
30 |
47 |
||||||
|
5 |
IHF50-32-200(D) |
7 |
51 |
28 |
3.2 |
50×32 |
7.5 |
135 |
|
*12.5 |
50 |
40 |
||||||
|
15 |
49 |
48 |
||||||
|
6 |
IHF65-50-125(D) |
15 |
22 |
46 |
3.5 |
65×50 |
3 |
90 |
|
*25 |
20 |
61 |
||||||
|
35 |
16 |
67 |
||||||
|
7 |
IHF65-50-160(D) |
15 |
33 |
45 |
3.5 |
65×50 |
5.5 |
125 |
|
*25 |
32 |
56 |
||||||
|
35 |
30 |
65 |
||||||
|
8 |
IHF80-65-125(D) |
35 |
22 |
52 |
4 |
80×65 |
5.5 |
125 |
|
*50 |
20 |
65 |
||||||
|
60 |
18 |
70 |
||||||
| 注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。 | ||||||||
| 2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。 | ||||||||
